一、產品概述：

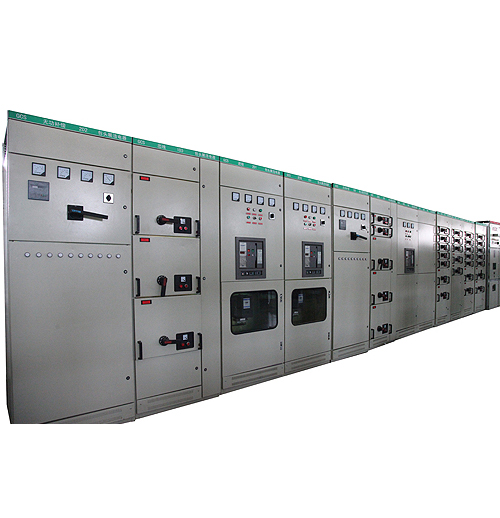

　　GCS型低壓抽出式開關柜(以下簡稱裝置)是兩部聯合設計組根據行業主管部門、廣大電力用戶及設計單位的要求設計研制出的符合國情、具有較高技術性能指標、能夠適應電力市場發展需要并可與現有引進產品競爭的低壓抽出式開關柜，該裝置目前已被電力用戶廣泛選用。

　　產品型號及含義

　　二、適用范圍：

　　該裝置適用于發電廠、變電所、石油化工部門、廠礦企業、高層建筑等低壓配電系統的動力、配電和電機控制中心、電容補償?shù)鹊碾娔苻D(zhuǎn)換、分配與控制用。

　　在大單機容量的發電廠、大規模石化等行業的低壓動力控制中心和電機控制中心等電力使用場合時能滿足與計算機接口的特殊需要。

　　該裝置是根據電力部主管上級，廣大電力用戶及設計部門的要求，為滿足不斷發展的電力市場對增容、計算機接口、動力集中控制、方便安裝維修、縮短事故處理時間等需要，本著安全、經濟、合理、可靠的原則設計的新型低壓抽出式開關柜。產品具有分?jǐn)?、接通能力高、動熱穩定性好、電氣方案靈活、組合方便、系列性實用性強、結構新穎、防護等級高等特點。可以作為低壓抽出式開關柜的換代產品使用。

　　我公司生產的GCS裝置符合IEC-1《低壓成套開關設備和控制設備》、GB7251《低壓成套開關設備和控制設備》、ZBK36001《低壓抽出式成套開關設備》等標準。

　　三、結構特點：

　　1.裝置的主構架采用8MF型鋼，構架采用拼裝和部分焊接兩種結構形式。主構架上均有安裝模數孔E=20㎜。

　　2.裝置各功能室嚴格分開，其隔室主要分為功能單元室、母線室、電纜室，各單元的功能相對獨立。

　　3.裝置柜體的尺寸

　　高2200

　　寬400  600  800  1000

　　深800  1000  800  1000  600  800  1000 600  800  1000

　　4.功能單元

　　a.抽屜層高的模數為160㎜。分為1/2單元、1單元、1單元、2單元、3單元五個尺寸系列單元回路額定電流400A及以下

　　b.抽屜改變僅在高度尺寸上的變化，其寬度、深度尺寸不變。相同功能單元的抽屜具有良好的互換性。

　　c.每臺MCC柜最多能安裝11個一單元的抽屜或22個1/2單元的抽屜。其中一單元以上抽屜采用多功能后板

　　d.抽屜進出線根據電流大小采用不同片數的同一規格片式結構的接插件。

　　e.1/2單元抽屜與電纜室的轉接采用背板式結構ZJ-2型轉接件。

　　f.單元抽屜與電纜室的轉接按電流分檔采用相同尺寸棒式或管式結構ZJ-1型轉接件。

　　g.抽屜面板具有分、合、試驗、抽出等位置的明顯等標志

　　h.抽屜單元設有機械聯鎖裝置。

　　5.饋線柜和電動機控制柜設有專用的電纜隔室，功能單元室與電纜室內電纜的連接通過轉接件或轉接銅排實現，既提高了電纜的使用可靠性，又大大地方便了用戶對電纜的安裝與維修。

　　電纜隔室有二個寬度尺寸（240㎜和440㎜）可供選用，視電纜數量、截面和用戶對安裝維修方便和要求而定。

　　6.裝置的功能單元輔助接點對數一單元及以上的為32對，1/2單元的為20對，能滿足自動化用戶與計算機接口的需要。

　　7.考慮到干式變壓器使用的普通性安全性和油浸變壓器的經濟性，裝置既可以方便的與干式變壓器組成一個組列，也可以與油浸變壓器低壓母線方便連接。

　　8.以抽屜為主體，同時具有抽出式和固定式，可以混合組合，任意選用。

　　9.裝置接三相五線制和三相四線制設計，設計部門和用戶可以方便地選用PE+N或PEN方式。

　　10.柜體的防護等級為IP30、IP40，可以按用戶需要選用。

　　四、使用條件：

　　周圍空氣溫度不高于+40攝氏度，不低于-5攝氏度。24小時內平均溫度不得高于+35攝氏度。超過時，需要根據實際情況降容運行。

　　戶內使用，適用地點的海拔高度不得超過2000m。

　　周圍空氣相對濕度在最高溫度為+40攝氏度時不超過50%，在較低溫度時允許有較大的相對濕度，如+20攝氏度時為90%，應考慮到由于溫度的變化可能會偶爾產品凝露的影響。

　　該裝置安裝時與垂直面的傾斜度不超過5%，且整組柜列相對平整（符合GBJ232-82標準）。

　　該裝置應安裝在無劇烈震動和沖擊以及不足以使電器元件受到不應有腐蝕的場所。

　　用戶有特點要求時，可以與制造廠協商解決。

　　五、主要技術參數：

　　額定絕緣電壓：交流660（1000）V

　　額定工作電壓：a.主電路：交流380(660)V

　　b.輔電路：交流380、220、24V；直流220、110V

　　額定頻率：50(60)HZ

　　水平母線額定電流：≤4000A

　　垂直母線額定電路：1000A

　　額定峰值耐受電流：105(176)KA

　　額定短時耐受電流:50(80)KA
